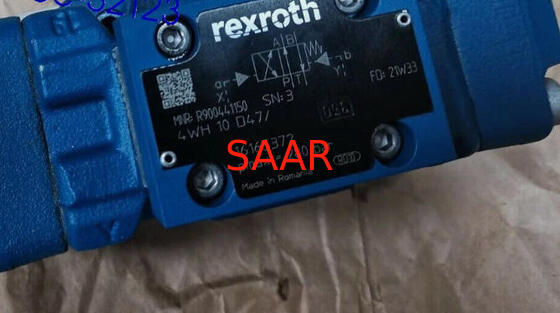

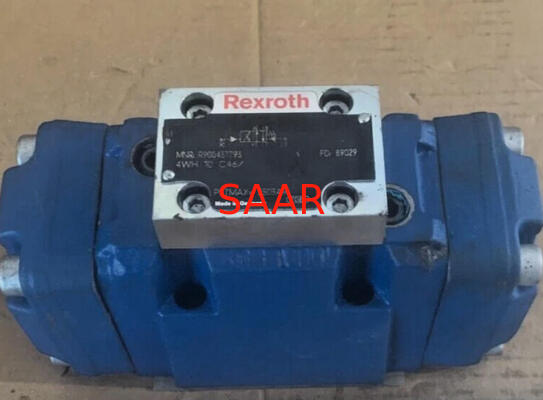

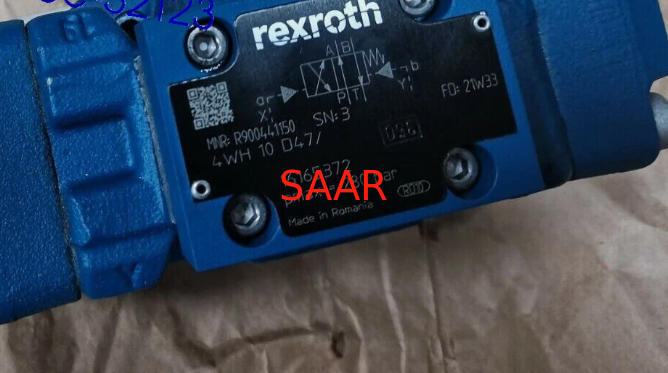

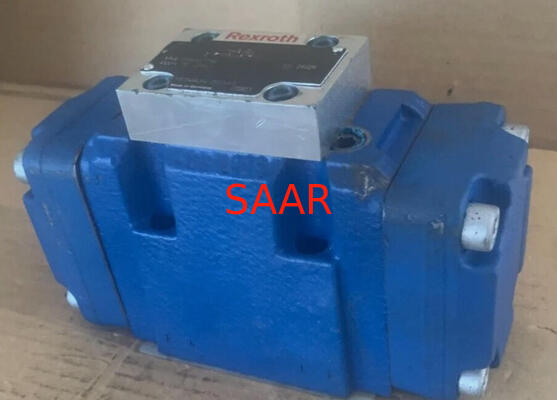

Name: R900441150 4WH10D47 4WH10D4X Richtungsspulenventile, mit Pilotbetrieb, mit Hydraulik 4WH
Brand: Saar HK Electronic Limited
SKU: R900441150 4WH10D47 4WH10D4X
Price: 950.00 USD
Availability: InStock

Startseite Produkte Rexroth Hydraulikventil

R900441150 4WH10D47 4WH10D4X Richtungsspulenventile, mit Pilotbetrieb, mit Hydraulik 4WH

Produktdetails:

Herkunftsort:	Deutschland
Markenname:	Rexroth
Modellnummer:	R900441150 4WH10D47 4WH10D4X

Zahlung und Versand AGB:

Min Bestellmenge:	1
Preis:	On request
Verpackung Informationen:	Standardpapierkasten
Lieferzeit:	7-10 Tage
Zahlungsbedingungen:	T/T, Western Union
Versorgungsmaterial-Fähigkeit:	100 Prozent pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Mnr:

R900441150

Modell Nr.:

4WH10D47 4WH10D4X

Hervorheben:

Regelfüllventile für Rexroth

vorgesteuerte Hydraulikventile

4WH10D47 Spulenventile

mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W

Größe 10... 32
Bauteilreihe 4X, 7X, 6X
Höchstbetriebsdruck 350 bar
Höchstdurchfluss 1100 l/min

Eigenschaften

4/3-, 4/2- oder 3/2-Wege-Version
Art der Betätigung (interne oder externe Steuerung des Piloten):
Elektrohydraulische Anlagen (Typ WEH)
Hydraulik (Typ WH)
mit einer Breite von nicht mehr als 15 mm
Porting-Muster nach ISO 4401
Feder- oder Druckzentrierung, Federendposition oder hydraulische Endposition
Elektromagnetische Stromversorgungssysteme für Gleichspannung oder Wechselstrom
Elektrische Verbindung als Einzel- oder Zentralverbindung
Zusätzliche Versionen:
- Manuelle Überschrift.
- Anpassung der Schaltzeit
- Vorladenventil im Kanal P des Hauptventils
- Bewegungsregelung und/oder Überwachung der Spulenposition

Typcode:

01	bis zu 280 bar	kein Code
01	bis zu 350 bar	Ich...
Haupthäfen
02	Drei-Wege-Version	3
02	Vier-Wege-Version	4
Art der Betätigung
03	Hydraulik	HW
03	Elektro- und Hydraulik	Wir sind hier.
Größe
04	NG10	10
	NG16	16
	NG25 (Version "W.H 22")	22
	NG25 (Version "W.H 25")	25
	Größe 32	32
Rücklauf der Spule im Hauptventil
05	Mit Hilfe von Quellen	kein Code
05	Hydraulik ¹⁾	H
06	Symbole; für die mögliche Fassung siehe "Symbole/Schaltkreisdiagramme"
Komponentenreihe
07	Komponentenreihe 40... 49 (40... 49: Installation und Anschlussdimension unverändert)	4X
	Komponentenreihe 60... 69 (60... 69: Installation und Anschlussdimension unverändert) ?? NG25 ("W.H 25") und NG32	6X
	Komponentenreihe 70... 79 (70... 79: Installations- und Anschlussdimension unverändert) ?? NG16 (von der Serie 72) und NG25 ("W.H 22")	7X
Rückführung der Steuerrolle in das Steuerventil mit 2 Rollenpositionen und 2 Magneten (nur möglich mit den Symbolen A, B, C, D, K, Z und Rückführung der hydraulischen Steuerrolle im Hauptventil)
08	Mit der Frühlingsrückkehr	kein Code
	OhneFrühlingsrückkehr	O
	OhneFrühlingsrückkehr mit Entspannung ²⁾	Der
Pilotsteuerventil 2)
09	Hochleistungsventil (Datenblatt 23178)	6E
Elektrische Spannungen ²⁾
10	Gleichspannung 24 V	G24
10	Wechselspannung 230 V, 50/60 Hz	W230
Manuelle Übernahme
11	Ohne manuelle Übernahme	kein Code
	Mit manueller Übernahme	N
	MitVerborgene manuelle Übernahme	N9
Korrosionsbeständigkeit (außen)
12	Keine (Ventilgehäuse vorbereitet)	kein Code
12	Verbesserung des Korrosionsschutzes (240 Stunden Salzsprühprüfung nach EN ISO 9227)	J3
Pilotöldurchfluss ³⁾
13	Externe Pilotölversorgung, externe Pilotölrückgabe ⁴⁾	kein Code
	Interne Versorgung mit Pilotoil, externe Rückgabe von Pilotoil ^{4; 5)}	E
	Pilotölversorgung intern, Pilotölrückgabe intern ⁵⁾	ET
	Externe Versorgung mit Pilotöl, interne Rückgabe von Pilotöl ⁴⁾	T
Anpassung der Umschaltzeit
14	Ohne Zeitumstellung	kein Code
	Anpassung der Schaltzeit als Versorgungssteuerung	S
	Einstellung der Schaltzeit als Entladungskontrolle	S2
Elektrische Verbindung ²⁾
15	Einzelne Verbindung
15	Ohne Koppelverbindung, Koppelverbindung nach DIN EN 175301-803	K4⁶⁾
Überwachung der Position der Spule
16	Ohne Positionsschalter	kein Code
	Überwachung der Spulenposition "a"	QMAG24
	Überwachung der Rollenposition "b"	QMBG24
	Überwachung der Rollenposition "a" und "b"	QMABG24
	Überwachung der Ruheposition	QM0G24
Einstellung des Schlages
17	Einstellung des Schlages auf der Ventilseite A und B	10
	Schlag Einstellung auf der Ventilseite A	11
	Zug Einstellung auf Ventilseite B	12
Einfügungsstange des Gaspedals ²⁾
18	OhneGas-Einsatz	kein Code
	Gasdrossel Ø 0,8 mm	B08
	Gasdrossel Ø 1,0 mm	B10
	Gasdrossel Ø 1,2 mm	B12
	Gasdrossel Ø 1,5 mm	B15
	Gasdrossel Ø 2,0 mm	B20
	Gasdrossel Ø 2,5 mm	B25
Vorladungsventil (nicht für NG10) ²⁾
19	ohne Vordekompression	kein Code
19	mit einer Breite von nicht mehr als 15 mm	P4,5
20	ohne Druckreduktionsventil	kein Code
20	mit einem Druckminderungsventil	D3⁷⁾
Dichtungsmaterial (beobachten Sie die Kompatibilität von Dichtungen mit der verwendeten Hydraulikflüssigkeit, siehe "Technische Daten")
21	NBR-Dichtungen	kein Code
21	FKM-Dichtungen	V
22	Weitere Einzelheiten im einfachen Text	*

SAAR ist auf Pumpen, Motoren, Ventile, Lager, Kupplungen, Getriebe, Motorenersatzteile, Filterelemente, Armaturen, Steckverbinder, elektronische Komponenten und Zubehör spezialisiert.Ersatzteile für mobile Geräte.

Richtungsspulenventile der Baureihe Rexroth 4WH10

R900738780	H-4WH10C4X/S2
R900521539	H-4WH10D4X//V
R901077671	H-4WH10E4X//ZV
R901232464	H-4WH10E4X/S2
R900575340	H-4WH10G4X//V
R901077679	H-4WH10G4X//ZV
R900534847	H-4WH10H4X/
R901077670	H-4WH10H4X//ZV
R900599089	H-4WH10HC4X//V
R900941397	H-4WH10HD4X/
R901077677	H-4WH10J4X//ZV
R900566847	H-4WH10M4X/
R901220320	H-4WH10R4X//V
R901152932	H-4WH10R4X//ZV
R900907246	H-4WH10T4X/
R901037628	H-4WH10T4X//V
R901425598	H-4WH10W4X//ZV
R900539589	H-4WH10Y4X//V
R901077680	H-4WH10Y4X//ZV
R901096134	H-4WH10Z4X//V
R900246899	H-4WH10C4X/
R900528376	H-4WH10D4X/
R900549770	H-4WH10E49-4X//V
R900512094	H-4WH10E4X/
R901578704	H-4WH10F4X/
R900534845	H-4WH10G4X/
R900534846	H-4WH10J4X/
R901607433	H-4WH10J4X//10
R901601335	H-4WH10J4X =
R901351939	H-4WH10K4X/
R901578705	H-4WH10L4X/
R901578670	H-4WH10Q4X/
R901125325	H-4WH10R4X/
R900508622	H-4WH10U4X/
R900513847	H-4WH10Y4X/
R900568415	4WH10C4X/S
R901338201	4WH10C4X/S
R901133566	4WH10C4X/S2
R900564718	4WH10C4X/S2/V
R900581012	4WH10D30-4X/
R900427851	4WH10D4X//V
R900592347	4WH10D4X/S
R900471150	4WH10D4X/S2
R900910498	4WH10E4X//10
R900246400	4WH10E4X//V
R900248282	4WH10E4X/ET/B10V
R901402807	4WH10E4X/J
R900534006	4WH10E4X/S2
R900518247	4WH10F4X/
R900582265	4WH10G4X/S2
R900474423	4WH10H4X/
R900567688	4WH10HC4X/
R901193461	4WH10HC4X//10
R900428182	4WH10HD4X/
R900744309	4WH10HD4X//V
R900510249	4WH10HZ4X/
R900249126	4WH10J2-4X/
R900777126	4WH10J4X//10
R900960590	4WH10J4X//V
R900510213	4WH10J4X/J
R900562494	4WH10J4X/S2
R900582530	4WH10L4X/
R900562602	4WH10M4X/
R900538177	4WH10Q4X/
R900529533	4WH10Q4X//10
R900440768	4WH10R4X/
R900529175	4WH10R4X/S2
R900529242	4WH10T4X/
R901127650	4WH10T4X/
R900586615	4WH10T4X/S2
R900736797	4WH10U4X/
R900472695	4WH10V4X/
R900462239	4WH10W4X/
R900443486	4WH10Y4X/
R900539355	4WH10Y4X//V
R900598835	4WH10Z4X/
R900522199	4WH10Z4X//V
R900437793	4WH10C4X/
R900441150	4WH10D4X/
R978876914	4WH10D4X//12
R900473466	4WH10D4X/J
R901479336	4WH10D4X/J3
R900444197	4WH10E4X/
R901548162	4WH10E4X/J3
R900441155	4WH10G4X/
R900428004	4WH10J4X/
R901501517	4WH10J4X =
R901438224	4WH10M4X/J
R901430030	4WH10P4X/
