Name: Reihen-Richtungskolbenventil R900379746 H-4WH22D7X/H-4WH22D72/Rexroth 4WH22D
Brand: Saar HK Electronic Limited
SKU: R900379746 H-4WH22D7X/H-4WH22D72/
Price: Verhandlungsfähig USD
Availability: InStock

Startseite Produkte Rexroth Hydraulikventil

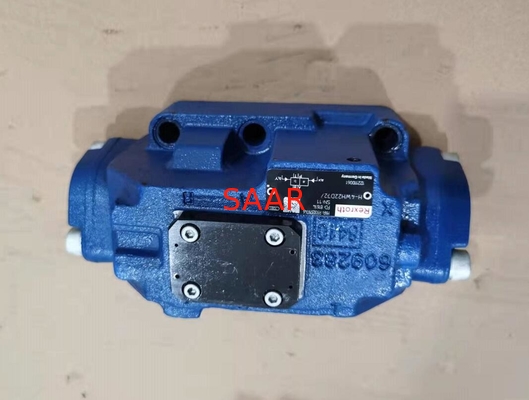

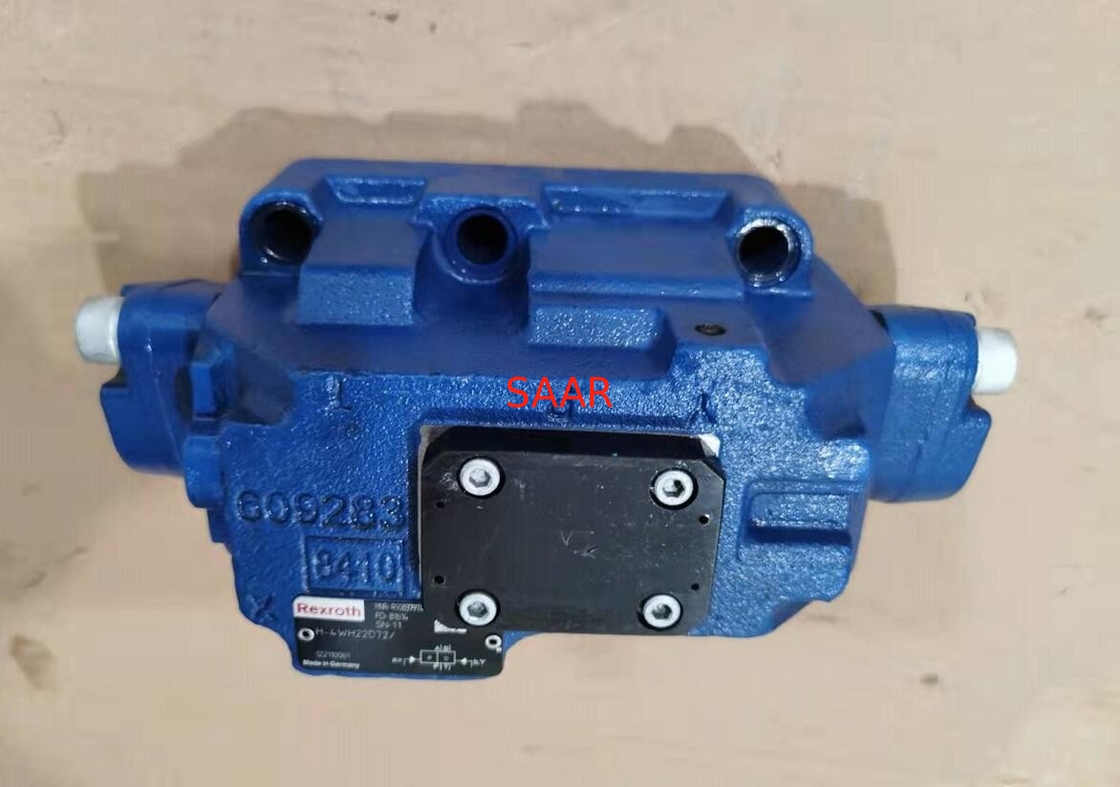

Reihen-Richtungskolbenventil R900379746 H-4WH22D7X/H-4WH22D72/Rexroth 4WH22D

Produktdetails:

Herkunftsort:	Deutschland
Markenname:	Rexroth
Modellnummer:	R900379746 H-4WH22D7X/H-4WH22D72/

Zahlung und Versand AGB:

Min Bestellmenge:	1
Preis:	On request
Verpackung Informationen:	Standardpapierkasten
Lieferzeit:	7-10days
Zahlungsbedingungen:	T/T, Western Union
Versorgungsmaterial-Fähigkeit:	100PCS pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

MNR:

R900379746

Modell nein.:

H-4WH22D7X/H-4WH22D72/

Hervorheben:

Versuchs-Operated Rexroth Hydraulic-Ventile

Größe 10 Richtungskolbenventil Rexroth

Richtungskolbenventil der Reihen-4WH22D

Richtungskolbenventile, hilfsgesteuert, mit hydraulischem 4WH

Größe 10… 32
Teil-Reihe 4X, 7X, 6X
Maximale Stange des Funktionierendrucks 350
Maximaler Fluss 1100 l/min

Eigenschaften

4/3-, 4/2 - oder Version 3/2-way
Arten der Betätigung (interne oder externe Versuchssteuerung):
– Elektrohydraulisch (Art WEH)
– Hydraulisch (Art WH)
Für subplate Montage
Tragendes Muster entsprechend ISO 4401
Zentrieren, Federendenfrühling oder Druck Positionen oder hydraulische Zielpositionen
Nass-Stift-DC- oder Wechselstrom-Solenoide, optional
Elektrische Verbindung als einzelne oder zentrale Verbindung
Optionale Versionen:
- Korrekturmöglichkeit von Hand
- Schaltzeitanpassung
- Belasten Sie Ventil in Kanal P des Hauptventils vor
- Anschlageinstellungs- und/oder Spulenpositionsüberwachung

Typencode:

01	Stange bis 280	kein Code
01	Stange bis 350	H
Haupthäfen
02	Dreiwegeversion	3
02	Version 4-way	4
Art der Betätigung
03	Hydraulisch	WH
03	Elektrohydraulisch	WEH
Größe
04	NG10	10
	NG16	16
	NG25 (Version „W.H 22")	22
	NG25 (Version „W.H 25")	25
	Größe 32	32
Spulenrückkehr im Hauptventil
05	Mittels der Frühlinge	kein Code
05	Hydraulisch ¹⁾	H
06	Symbole; für die mögliche Version sehen Sie „Symbol-/Schaltpläne“
Teil-Reihe
07	Teil-Reihe 40… 49 (40… 49: unverändertes Installations- und Verbindungsmaß) – NG10	4X
	Teil-Reihe 60… 69 (60… 69: unverändertes Installations- und Verbindungsmaß) – NG25 („W.H 25") und NG32	6X
	Teil-Reihe 70… 79 (70… 79: unverändertes Installations- und Verbindungsmaß) – NG16 (von Reihe 72) andNG25 („W.H 22")	7X
Steuerspulenrückkehr im Regelventil mit 2 Spulenpositionen und 2 Solenoiden (nur möglich mit Symbolen A, B, C, D, K, Z und hydraulische Steuerspulenrückkehr im Hauptventil)
08	Mit Frühlingsrückkehr	kein Code
	Ohne Frühlingsrückkehr	O
	Ohne Frühlingsrückkehr mit Raste ²⁾	VON
Versuchsregelventil 2)
09	Starkes Ventil (Leistungsblatt 23178)	6E
Elektrische Spannungen ²⁾
10	Gleichspannung 24 V	G24
10	Wechselspannung 230 V, 50/60 Hz	W230
Korrekturmöglichkeit von Hand
11	Ohne Korrekturmöglichkeit von Hand	kein Code
	Mit Korrekturmöglichkeit von Hand	N
	Mit verborgener Korrekturmöglichkeit von Hand	N9
Korrosionsbeständigkeit (Außenseite)
12	Kein (Ventilgehäuse vorbereitet)	kein Code
12	Verbesserter Korrosionsschutz (240 h-Salzsprühtest entsprechend en-ISO 9227)	J3
Versuchsölfluss ³⁾
13	Externe Versuchsölversorgung, externe Versuchsölrückkehr ⁴⁾	kein Code
	Interne Versuchsölversorgung, externe Versuchsölrückkehr ^{4; 5)}	E
	Pilotölversorgung intern, Versuchsölrückkehr intern ⁵⁾	UND
	Externe Versuchsölversorgung, interne Versuchsölrückkehr ⁴⁾	T
Schaltzeitanpassung
14	Ohne Schaltzeitanpassung	kein Code
	Schaltzeitanpassung als Versorgungssteuerung	S
	Schaltzeitanpassung als Entladungssteuerung	S2
Elektrische Verbindung ²⁾
15	Einzelne Verbindung
15	Ohne fügendes Verbindungsstück Verbindungsstück entsprechend LÄRM-en 175301-803	K4 ⁶⁾
Spulenpositionsüberwachung
16	Ohne Positionsschalter	kein Code
	Überwachte Spulenposition „a“	QMAG24
	Überwachte Spulenposition „b“	QMBG24
	Überwachte Spulenposition „a“ und „b“	QMABG24
	Überwachte Ruhestellung	QM0G24
Anschlageinstellung
17	Anschlageinstellung auf Ventilseite A und B	10
	Anschlageinstellung auf Ventilseite A	11
	Anschlageinstellung auf Ventilseite B	12
Drosseleinsatz ²⁾
18	Ohne Drosseleinsatz	kein Code
	Drossel Ø 0,8 Millimeter	B08
	Drossel Ø 1,0 Millimeter	B10
	Drossel Ø 1,2 Millimeter	B12
	Drossel Ø 1,5 Millimeter	B15
	Drossel Ø 2,0 Millimeter	B20
	Drossel Ø 2,5 Millimeter	B25
Vorspannungsventil (nicht für NG10) ²⁾
19	Ohne Vordekompression	kein Code
19	Mit Vorspannungsventil	P4,5
20	Ohne Druckminderventil	kein Code
20	Mit Druckminderventil	D3 ⁷⁾
Dichtungsmaterial (beobachten Sie Kompatibilität von Dichtungen mit dem benutzten Hydrauliköl, sieht „technische Daten“)
21	NBR-Dichtungen	kein Code
21	FKM-Dichtungen	V
22	Weitere Details im einfachen Text	*

SAAR spezialisierte sich auf Pumpen, Motoren, Ventile, Lager, Koppelungen, Getriebe, Ersatzteile der Maschine, Filterelemente, Installationen, Verbindungsstücke, elektronische Bauelemente und Zusätze, bewegliches equiupment Ersatzteile.
