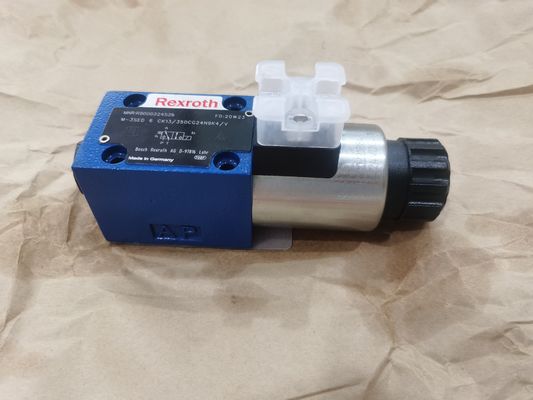

Richtungs-Seat Ventil R9000224526 M-3SED6CK13/350CG24N9K4-V M-3SED6CK1X350CG24N9K4/V

• Direct betriebenes Richtungssitzventil mit Solenoidbetätigung
• Tragendes Muster entsprechend Form A des LÄRMS 24340 (ohne Loch zu lokalisieren)
• Tragendes Muster entsprechend ISO 4401-03-02-0-05 (mit dem Lokalisieren des Lochs)
• Sichere Schaltung auch mit längeren Stillstandzeiträumen unter Druck
• Nass-Stift-DC-Solenoide mit abnehmbarer Spule (Wechselspannung möglich mittels eines Gleichrichters)
• Solenoidspule ist durch 90° drehbar
• Die Spule kann geändert werden, ohne zu müssen, die Druck-feste Kammer zu öffnen
• Elektrische Verbindung als einzelne Verbindung
• Mit der verborgenen Korrekturmöglichkeit von Hand optional
• Induktiver Positionsschalter (kontaktlos)

Typencode

01	Mineralöl					M
02	2 Haupthäfen					2
	3 Haupthäfen					3
	4 Haupthäfen					4
03	Seat-Ventil					SED
04	Größe 6					6
05	Haupthäfen		2	3	4
	Symbole		●	–	–	PK
			●	–	–	NK
			–	●	–	Großbritannien
			–	●	–	CK
			–	–	●	D
			–	–	●	Y
	●= verfügbar
06	Teil-Reihe 10… 19 (10… 19: unveränderte Installations- und Verbindungsmaße)					1X
07	Stange bis 350 des Funktionierendrucks					Stange 350
08	Solenoid, Nassstift, mit abnehmbarer Spule					C
09	Gleichspannung 24 V					G24
	Nennspannung 205 V an DC-Solenoid mit Operation mit Wechselspannungshauptleitungen (Wechselspannungshauptleitungen 230 V – 50/60 Hz bei einer zulässigen Spannungstoleranz von +/- 10%)					G2051)
	Nennspannung 96 V an DC-Solenoid mit Operation mit Wechselspannungshauptleitungen (Wechselspannungshauptleitungen 110 V/120 V - 50/60 Hz bei einer zulässigen Spannungstoleranz von +/- 10%)					G96
	Weiter bestellen Codes für andere Spannungen werden in den technischen Daten vorgesehen
10	Mit verborgener Korrekturmöglichkeit von Hand					N9
	Ohne Korrekturmöglichkeit von Hand					kein Code
Elektrische Verbindung
11	Einzelne Verbindung
	ohne fügendes Verbindungsstück einzelne Verbindung mit Verbindungsstück entsprechend LÄRM-en 175301-803					K4 2)
	Mit Steckverbindung M12x1 leistungsstarker Pfosten der Version 5, integrierte Störungsschutzschaltung, funktionierende Anzeige mit LED					K72L3)
Spulenpositionsüberwachung
12	Ohne Positionsschalter					kein Code
	Überwachte Spulenposition „a“					QMAG24
	Überwachte Spulenposition „b“					QMBG24
13	Ohne Rückschlagventileinsatz ohne Drosseleinsatz					kein Code
	Mit Rückschlagventileinsatz					P
	Drossel Ø 1,2 Millimeter					B12
	Drossel Ø 1,5 Millimeter					B15
	Drossel Ø 1,8 Millimeter					B18
	Drossel Ø 2,0 Millimeter					B20
	Drossel Ø 2,2 Millimeter					B22
14	NBR-Dichtungen					kein Code
	FKM-Robben (andere Robben auf Anfrage)					V
	Beobachten Sie Kompatibilität von Dichtungen mit dem benutzten Hydrauliköl.
15	Ohne Loch zu lokalisieren					kein Code
	Mit dem Lokalisieren von Loch und Sicherungsstift ISO 8752-3x8-St.					/62
16	Weitere Details im einfachen Text					*
