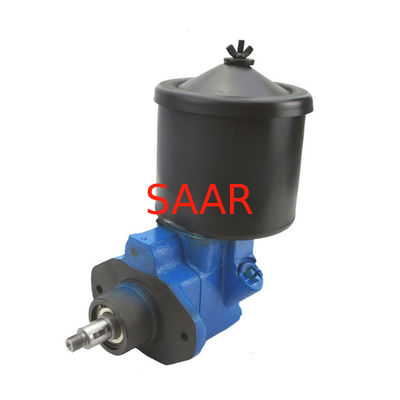

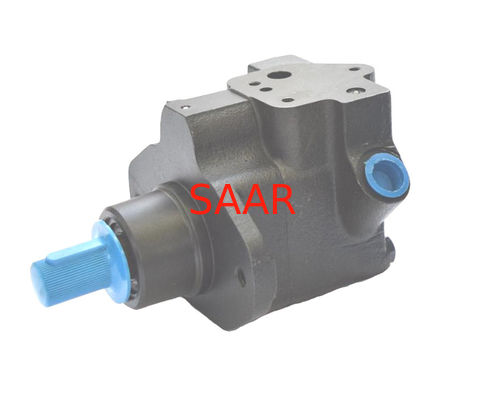

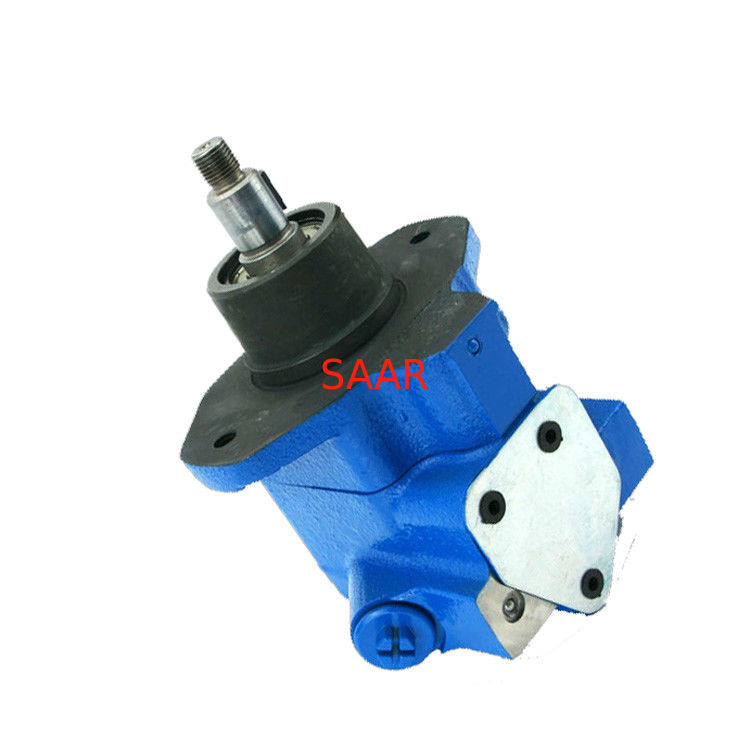

574267-R, VTM42-10-65-20-MA-R1-14 Vickers VTM42 Typ Lenkgetriebepumpe

VTM42-Funktionen:

Servolenkungspumpen

* Kompakte Stromquelle für Lenkbaugruppen

* Integrierte Entlastung und Durchflusskontrolle

* Hohe Effizienz

* Ausgewogenes Patronendesign

* Leiser Betrieb

1 mobile Flügelzellenpumpe

2er Serie

3 Montageflansch

A-SAE A-Montageflansch

(Weglassen, wenn nicht erforderlich)

4 Ringgröße – Lieferung

(SAE-Bewertung – 1200 U/min und 7 bar (100 psi))

10 – 1,0 USgpm 40 – 4,0 USgpm

15 – 1,5 USgpm 50 – 5,0 USgpm

20 – 2,0 USgpm 60 – 6,0 USgpm

5 Kontrollierte Durchflussrate

(bei 1500 U/min und 7 bar (100 psi))

15 – 6 l/min (1,5 USgpm)

20 – 8 l/min (2 USgpm)

25 – 9,5 l/min (2,5 USgpm)

30 – 11 l/min (3 USgpm)

35 – 13 l/min (3,5 USgpm)

40 – 15 l/min (4 USgpm)

45 – 17 l/min (4,5 USgpm)

50 – 19 l/min (5 USgpm)

55 – 21 l/min (5,5 USgpm)

60 – 23 l/min (6 USgpm)

65 – 25 l/min (6,5 USgpm)

70 – 26,5 l/min (7 USgpm)

75 – 28 l/min (7,5 USgpm)

6 Einstellung des Überdruckventils

(Rissdruck)

05 – 35 bar (500 psi)

07 – 52 bar (750 psi)

10 – 70 bar (1000 psi)

12 – 86 bar (1250 psi)

15 – 100 bar (1500 psi)

17 – 120 bar (1750 psi)

20 – 140 bar (2000 psi)

7 Reservoirfilter

F – Filter statt Standard-Schallwand.

Wenn nicht erforderlich, weglassen.

8 Behälter oder Verteiler

07 – 1147 ml (70 Zoll3) Reservoir

(Für VTM42A weglassen)

11 – 1884 ml (115 Zoll3) Reservoir

(Für VTM42A weglassen)

MA – Verteiler ohne Bypassrohr

MB – Verteiler mit Bypassrohr

MD – Verteiler mit 90°-Tankanschluss

ME – Gussverteiler ohne Bypassrohr

MF – Gussverteiler mit Bypassrohr

NEIN – Keine (nur Versandschließung)

9 Wellendrehung

R – Rechtshänder (im Uhrzeigersinn)

L – Linke Hand (gegen den Uhrzeigersinn)

10 Wellentyp

1 – Mit Gewinde (nur VTM42)

38 – Keilverzahnt (nur VTM42A)

11 Design

Änderungen vorbehalten. Die Einbaumaße bleiben bei den Ausführungen -10 bis -19 gleich.

Werte basieren auf der Verwendung von verschleißfestem Erdölöl 150 SUS bei 100 °F und 0 PSI Einlassdruck.
